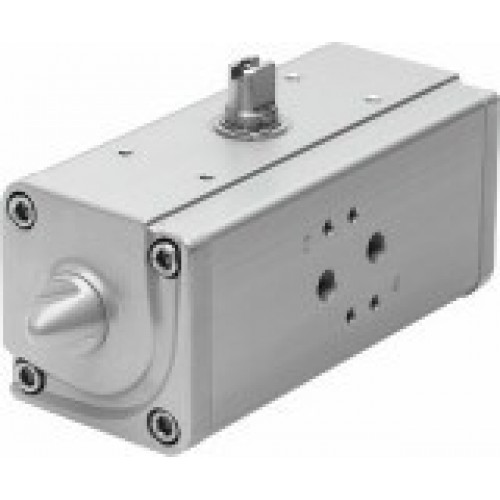

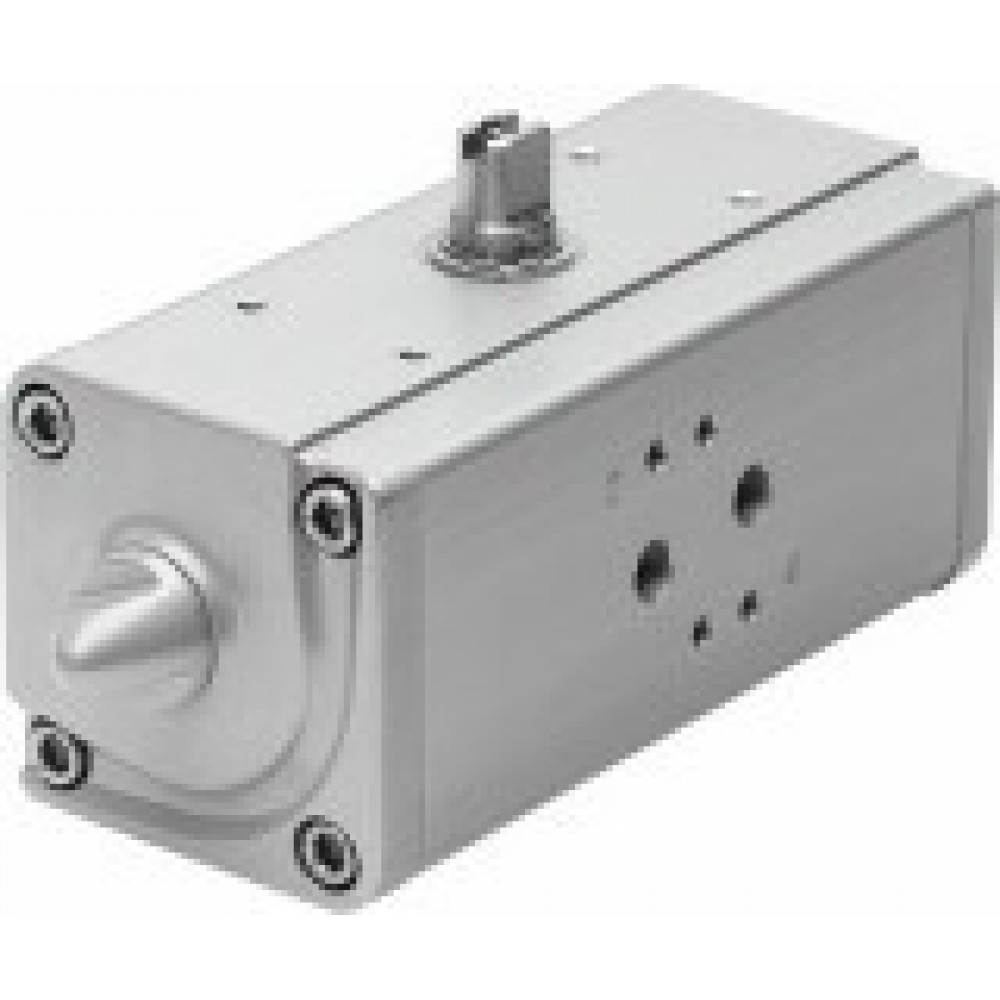

Поворотный привод Festo DAPS-0015-090-RS2-F04
Цена по запросу
Поворотный привод Festo DAPS-0015-090-RS2-F04
Гарантия лучшей цены
Получите персональную цену на данный товар
Описание Поворотный привод Festo DAPS-0015-090-RS2-F04
Поворотный привод
| Размер привода | 0015 |
| Расположение отверстий на фланце | F04 |
| Угол поворота | 90 deg |
| Диапазон настройки конечного положения при 0° | -1 ... 9 deg |
| Диапазон настройки конечного положения при 90° | 81 ... 91 deg |
| Глубина присоединения вала | 13,2 mm |
| Замечание относительно диапазона настроек конечной позиции | Регулируется одна выбираемая конечная позиция |
| Фитинги соответствуют стандарту | ISO 5211 |
| Демпфирование | Без демпфирования |
| Положение при сборке | Любое |
| Режим работы | Одностороннего действия |
| Тип конструкции | Yoke - кинематика |
| Определение позиции | Без |
| Закрывание | Закрывается вправо |
| Подключение распределителя по стандарту | VDI/VDE 3845 (NAMUR) |
| Safety Integrity Level (SIL) | До SIL 2 режима высоких требований Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования |
| Давление для сжатия пружины | 3,5 bar |
| Рабочее давление | 3,5 ... 8,4 bar |
| Номинальное рабочее давление | 5,6 bar |
| Категория ATEX Газ | II 2G |
| Взрывозащита типа "Газ" | C TX X |
| Категория ATEX Пыль | II 2D |
| Врывозащита типа "Пыль" | C TX X |
| Взрывобезопасная температура окружающей среды | -20°C <= Ta <= +60°C |
| Температура окружающей среды | -20 ... 80 °C |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Обозначение CE (см. заявление о соответствии) | В соответствии с директивой EU по взрывозащите (ATEX) |
| Классификация сопротивления коррозии CRC | 3 - Высокая стойкость к коррозии |
| Момент при указанном рабочем давлении и угле поворота 0° | 18,8 Nm |
| Момент при номинальном рабочем давлении с углом поворота 50° | 10,3 Nm |
| Момент при номинальном рабочем давлении с углом поворота 90° | 15,7 Nm |
| Примечание по моменту | Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения. |
| Момент пружинного возврата с углом поворота 0° | 6,3 Nm |
| Момент пружинного возврата с углом поворота 50° | 4,7 Nm |
| Момент пружинного возврата для 90° | 9,4 Nm |
| Усилие пружины | 2 |
| Расход воздуха при 6 бар за цикл 0°-90°-0° | 0,72 l |
| Вес продукта | 1.200 g |
| Присоединение вала | V11 |
| Пневматическое присоединение | G1/8 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, крышки | Алюминиевый сплав |
| Информация о материале, уплотнения шланга | FPM NBR PUR |
| Информация о материале, корпус | Алюминиевый сплав |
| Данные о материале, винт | Легированная сталь |
| Информация о материале вала | Легированная сталь |
| Номер материала вала | 1.4305 |
Технические характеристики Поворотный привод Festo DAPS-0015-090-RS2-F04
| Safety Integrity Level (SIL) | До SIL 2 режима высоких требований Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования |
|---|---|
| Вес продукта | 1.200 g |
| Взрывобезопасная температура окружающей среды | -20°C <= Ta <= +60°C |
| Взрывозащита типа Газ | C TX X |
| Врывозащита типа Пыль | C TX X |
| Глубина присоединения вала | 13,2 mm |
| Давление для сжатия пружины | 3,5 bar |
| Данные о материале, винт | Легированная сталь |
| Демпфирование | Без демпфирования |
| Диапазон настройки конечного положения при 0° | -1 ... 9 deg |
| Диапазон настройки конечного положения при 90° | 81 ... 91 deg |
| Закрывание | Закрывается вправо |
| Замечание относительно диапазона настроек конечной позиции | Регулируется одна выбираемая конечная позиция |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале вала | Легированная сталь |
| Информация о материале, корпус | Алюминиевый сплав |
| Информация о материале, крышки | Алюминиевый сплав |
| Информация о материале, уплотнения шланга | FPM NBR PUR |
| Категория ATEX Газ | II 2G |
| Категория ATEX Пыль | II 2D |
| Классификация сопротивления коррозии CRC | 3 - Высокая стойкость к коррозии |
| Момент при номинальном рабочем давлении с углом поворота 50° | 10,3 Nm |
| Момент при номинальном рабочем давлении с углом поворота 90° | 15,7 Nm |
| Момент при указанном рабочем давлении и угле поворота 0° | 18,8 Nm |
| Момент пружинного возврата для 90° | 9,4 Nm |
| Момент пружинного возврата с углом поворота 0° | 6,3 Nm |
| Момент пружинного возврата с углом поворота 50° | 4,7 Nm |
| Номер материала вала | 1.4305 |
| Номинальное рабочее давление | 5,6 bar |
| Обозначение CE (см. заявление о соответствии) | В соответствии с директивой EU по взрывозащите (ATEX) |
| Определение позиции | Без |
| Пневматическое присоединение | G1/8 |
| Подключение распределителя по стандарту | VDI/VDE 3845 (NAMUR) |
| Положение при сборке | Любое |
| Примечание по моменту | Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения. |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Присоединение вала | V11 |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Рабочее давление | 3,5 ... 8,4 bar |
| Размер привода | 0015 |
| Расположение отверстий на фланце | F04 |
| Расход воздуха при 6 бар за цикл 0°-90°-0° | 0,72 l |
| Режим работы | Одностороннего действия |
| Температура окружающей среды | -20 ... 80 °C |
| Тип конструкции | Yoke - кинематика |
| Угол поворота | 90 deg |
| Усилие пружины | 2 |
| Фитинги соответствуют стандарту | ISO 5211 |
