В системах промышленной автоматизации для контроля положения запорной арматуры и поворотных приводов используются специализированные блоки датчиков. Они обеспечивают обратную связь о состоянии механизма — открыт он или закрыт, что критически важно для управления технологическими процессами. Специалисты по пневмоавтоматике отмечают, что такие устройства должны быть надёжными, простыми в установке и устойчивыми к воздействию окружающей среды. Важными характеристиками являются также совместимость с интерфейсами управления и возможность визуального контроля положения.

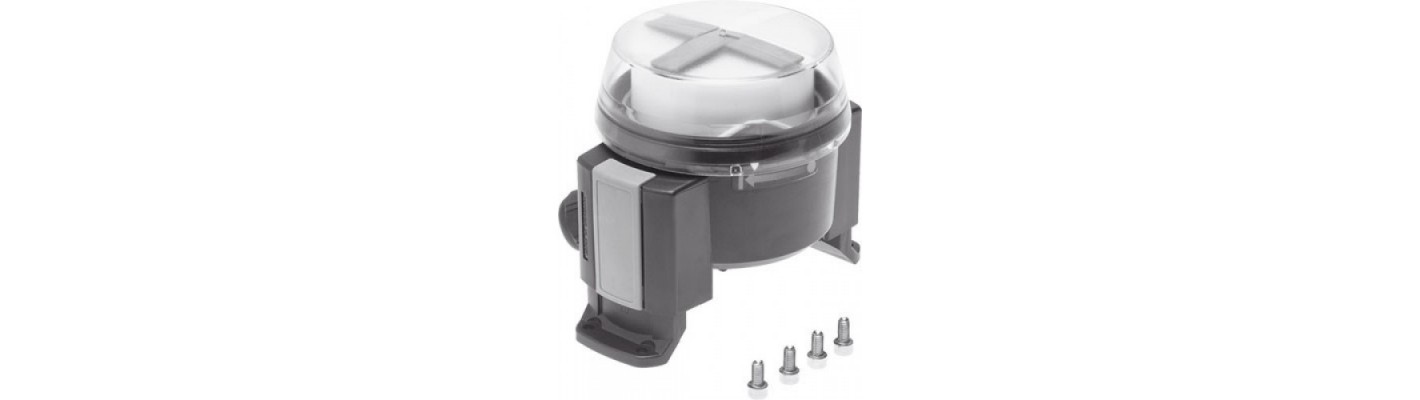

В этом сегменте представлен Блок датчиков Festo DAPZ-SB-I-30DC-DR-RO (артикул 534471) — устройство для контроля конечных положений неполноповоротных пневмоприводов .
Конструкция и принцип действия
Блок датчиков DAPZ-SB-I-30DC-DR-RO имеет круглую конструкцию и предназначен для монтажа на поворотные приводы с интерфейсом по стандарту VDI/VDE 3845 (NAMUR) . Принцип измерения — индуктивный, что обеспечивает бесконтактное и надёжное срабатывание . Устройство оснащено встроенным объёмным индикатором, который позволяет визуально контролировать положение привода (открыто/закрыто) . Выходной сигнал формируется по схеме PNP с функцией нормально разомкнутого контакта (N/O contact) .
Электрические и эксплуатационные параметры
Блок рассчитан на рабочий диапазон напряжений постоянного тока от 10 до 30 В . Максимальный выходной ток составляет 100 мА, а собственное потребление тока — до 100 мА . Устройство имеет защиту от переполюсовки для всех электрических соединений, что упрощает монтаж и снижает риск повреждения при подключении . Степень защиты корпуса — IP67 , что обеспечивает устойчивость к пыли и влаге при установке в промышленных условиях. Диапазон рабочих температур составляет от –25 до +70 °C .
Монтаж и подключение
Установка блока датчиков на привод осуществляется быстро и просто благодаря стандартизированному интерфейсу NAMUR . Электрическое подключение выполняется через винтовые клеммы, допускается использование кабеля диаметром от 7 до 13 мм . Корпус устройства выполнен из полиамида (ABS+PC) с крышкой из поликарбоната, уплотнения из NBR обеспечивают герметичность . Материалы соответствуют требованиям RoHS . Возможно использование в составе систем с AS-интерфейсом .
Области применения и ограничения
Блок датчиков DAPZ-SB-I-30DC-DR-RO применяется для получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, оснащённой пневматическим неполноповоротным приводом . Устройство предназначено для работы в условиях умеренной коррозионной нагрузки (CRC 2) . Следует учитывать, что по состоянию на ноябрь 2024 года данный тип (исполнение RO с фиксированной высотой ножек) снят с производства и заменён на версию с регулируемой высотой ножек (AR) . Тем не менее, артикул 534471 продолжает применяться при обслуживании действующего оборудования. Товар не является новым, но остаётся востребованным компонентом для систем автоматизации с поворотными приводами.
